光ファイバー経路とその光学系（HEモード）
HEモードでは、まず、
＊188cm望遠鏡のカセグレン焦点で、ガイド用の斜鏡に空けた2.7秒角相当の穴の後方にマイクロレンズを配置して、光ファイバー端面に90umの主鏡像（光ファイバーのコア径は100um）を作り、天体からの光を光ファイバーに入射させます。この光学系によって、天体からF18でやってきた光は、F3.7で光ファイバーに入射します。
そして、約12mの光ファイバーによりクーデ焦点（HIDESの入口スリット）までその光を導きます。
＊クーデ焦点でも、光ファイバーから出射した光をマイクロレンズによってF29に変換します。その後、この光をイメージスライサーによって３分割しHIDESに入射させますが、この時に２つのオプションを用意しています。一つは、マイクロレンズによってできる光ファイバーのFFP（far-field pattern)像を直接分割するモード（星像モード）です。また、もう一つは、一度像瞳変換を行い、光ファイバーのNFP(near field pattern)像を分割する（瞳像モード）です。現在試験観測をしているモード（2011公開予定のモード）は、星像モードです。

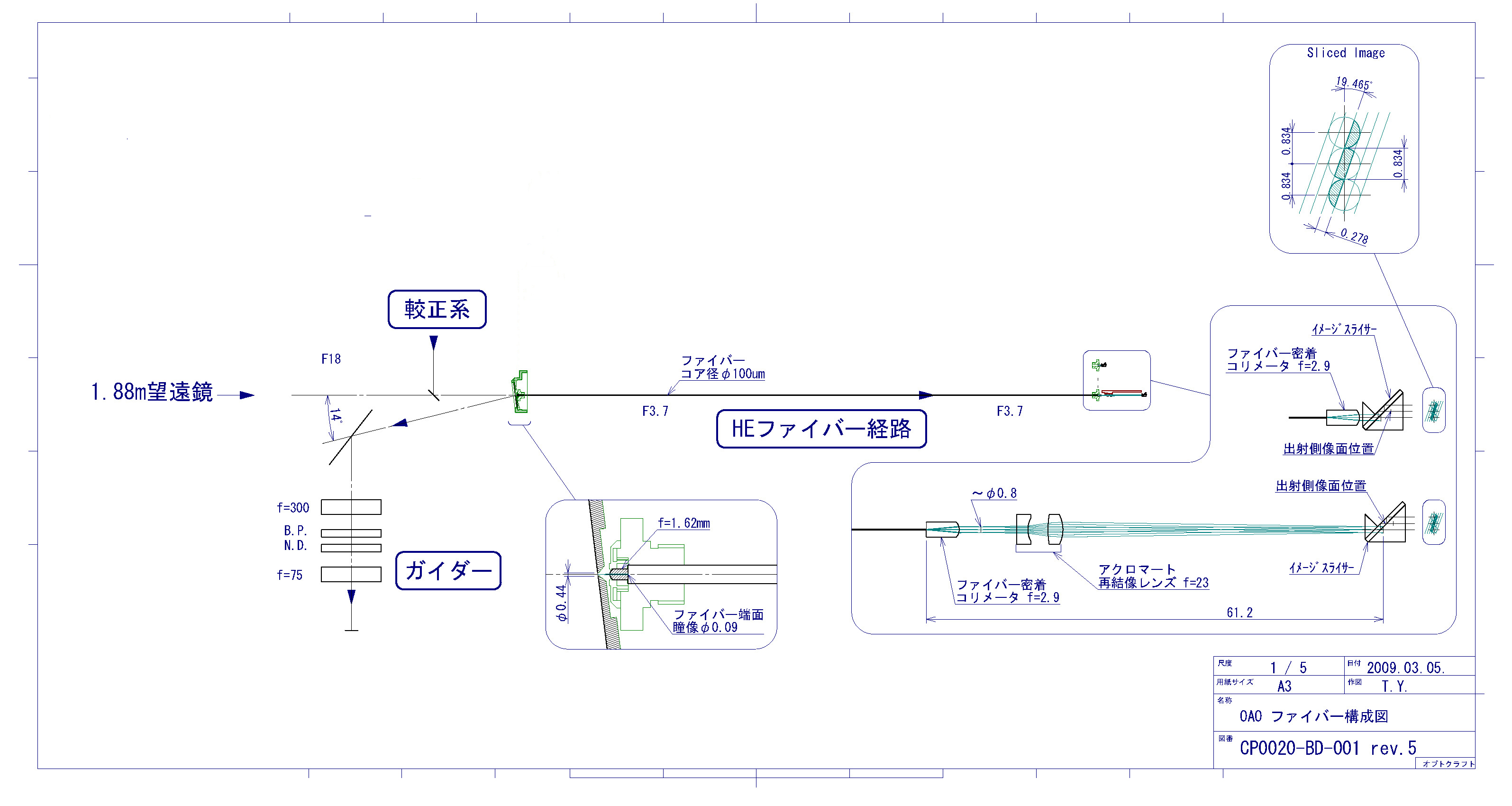

以下が、光学系の概念図です。

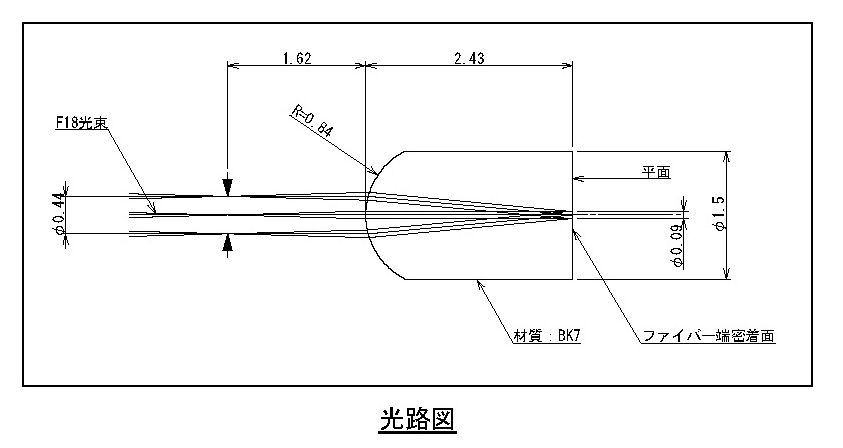

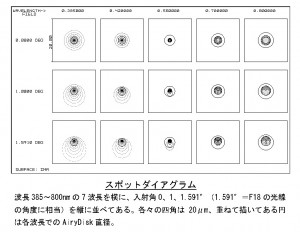

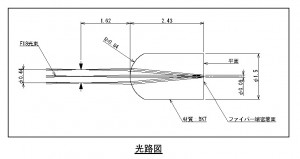

また、次の２つの図は、光ファイバー入射部のマイクロレンズの光路図とスポットダイアグラムです。光学系が550nm付近に最適化されていることがわかります。
実際の部品については、ギャラリーをご覧ください。
