• スリット/フィルター回転用モーターの分光器内 配線ケーブルのコネクタピン番号対応表
  • 制御ラックまで直接ケーブルが繋がっていたのを、一旦フタのところでコネクタ (Dsub 37pin)に繋ぐために調査した結果。
    各ピン/ケーブルがどのモーター/マイクロスイッチに繋がっているかは未調査。
    分光器蓋〜制御ラックへはDsub 37pin---セントロニクス36芯の ストレートケーブル。
  • PCI-7414Vの別売ケーブルからの配線

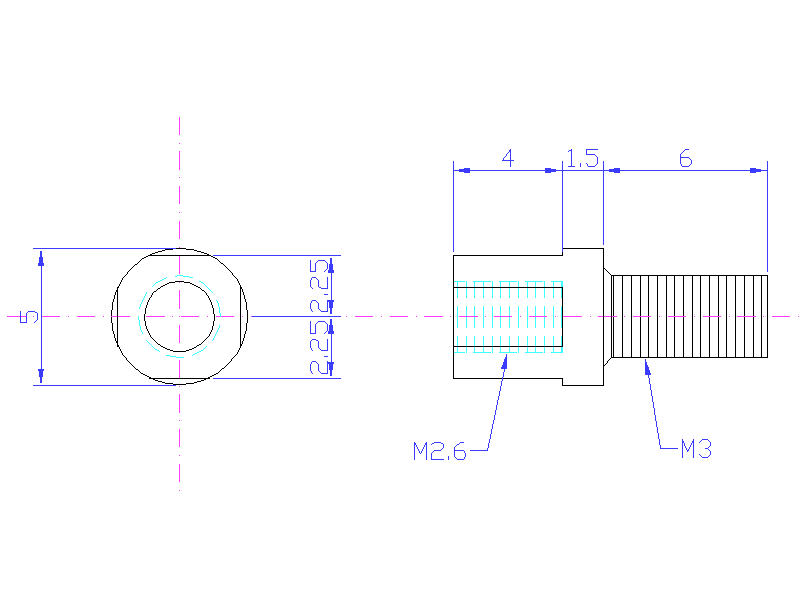

  • 本体蓋のDsub 37pinコネクタ固定用 ネジ
  • 小矢野さんに作ってもらったのを、製作後に図面化
  • PCI-7414V別売ケーブル〜ドライバの配線
