KOOLS: Kyoto Okayama Optical Low-dispersion Spectrograph

Development Diary: 200710

[20071009]

沖田さん, 柳澤さん, 尾崎君とCaF2窓の固定方法について相談.

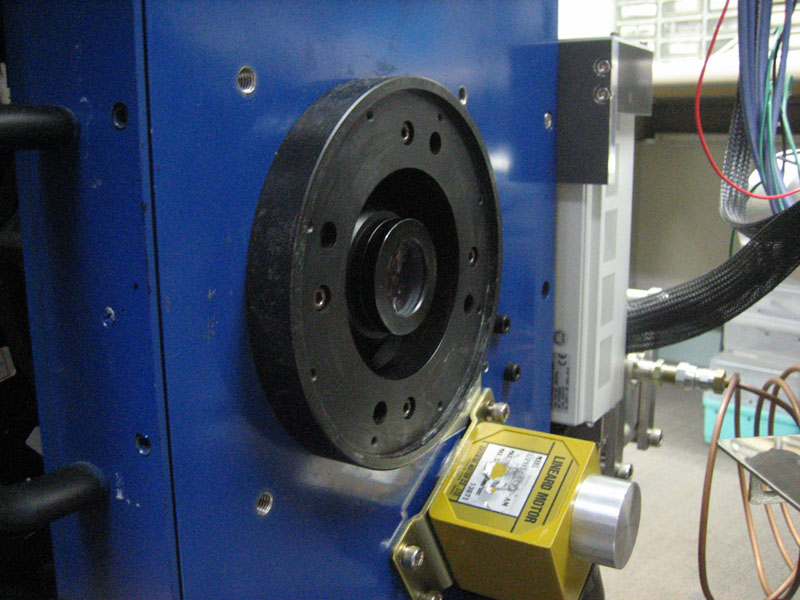

カメラレンズとCaF2窓(およびデュワー)との間の距離の測定:
- カメラレンズのデュワー側の外径は45mm. 内径は29.2mm. レンズの外枠とレンズ自体との段差は2.1mm.

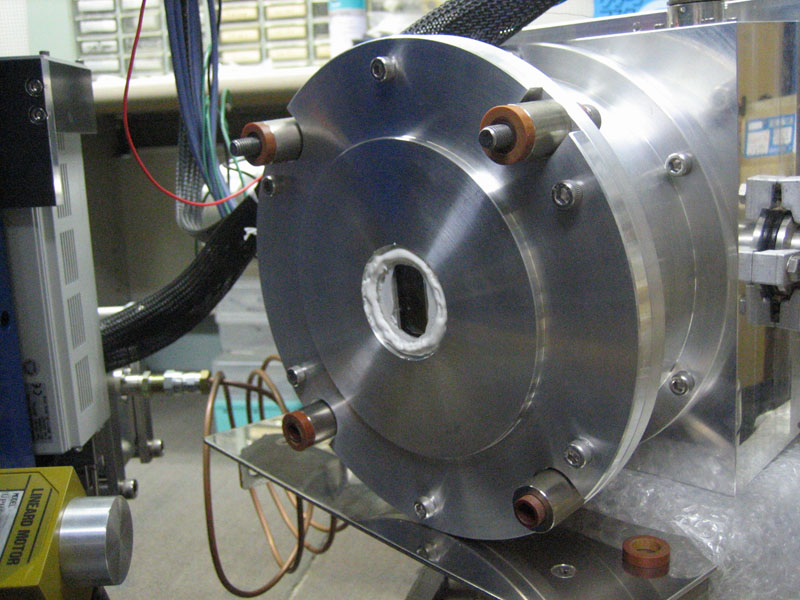

- CaF2窓の径は40mm. 厚さは3mm. 隆起しているトールシールのCaF2表面からの厚さは2.7mm. 現在のデュワーでCaF2が置いてあるところは深さ3.2mm, その上の50mmφの円は深さ2.8mmなので, かろうじてトールシールはデュワー表面よりも飛び出していないくらいの状態(あるいは, 接着面の厚みで若干出ているかもしれない.)
- 現在はカメラレンズの外枠とトールシールがぶつかっている状態と考えられる. トールシールでなくインジウムもしくはOリングを使用するか, トールシールでも外側への隆起を小さくすれば, 下に示すような形状にデュワーを変更しても現在と変わらない状態が維持できると考えられる.
デュワーパーツの変更案. DWG, PDF

[20071011]

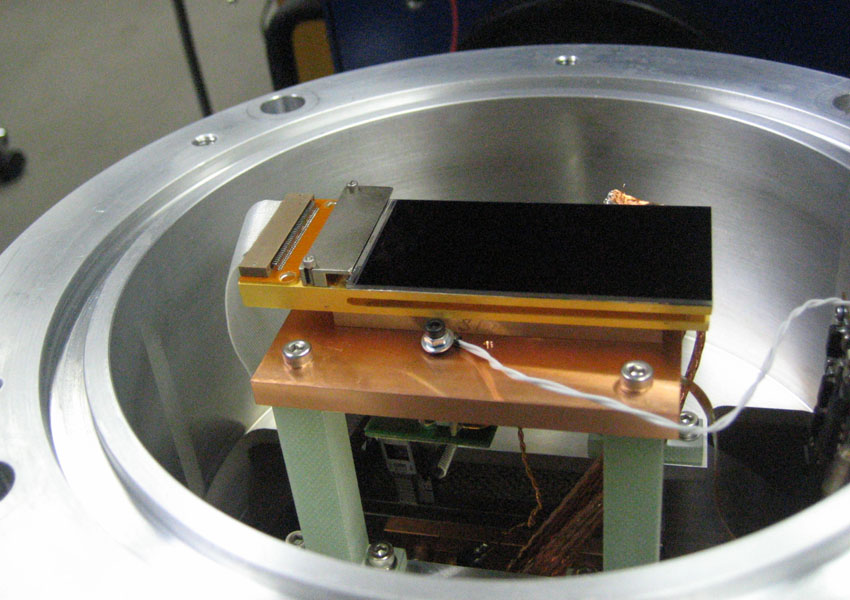

- dewarを開けてソケット部分のサイズを確認した. wire bondを保護しているカバーの高さ (現状4.1mm高)を1.5mm程度低くし, 飛び出しているネジ(インチサイズ)を納めるザグリを入れればある程度余裕は確保できる.
- 変更案(1) インジウムで固定する場合. ソケット部分は従来と変更なし. CaF2窓を加工する必要あり. O-リングを使う場合よりもフランジ面に対して余裕がある.
- 変更案(2) O-リングを使う場合. wire bond coverをこのように薄く変更する必要がある.
[20071024]
- cpg.asciiを変更(尾崎君が編集したcpg.ascii.ABreadoutに相当): 読み出し口Aから読み出すoperation type 2 (serial shift)に加え, 読み出し口Bから読み出すoperation type 12を追加. また, operation type 3 (serial shift without digitization)に対応する operation type 13も追加.
- spv.asciiでfull_bread, center1000_breadを追加. それぞれCCD全体, 中心部を読み出し口Bから読み出す(operation type 12, 13を使用する).
- 試験した結果, 結線の変更が必要と判明した.
[20071026]
- SIGADCボードを載せ変え, 読み出しができることを確認した(尾崎君作業). 16:00から真空引き開始. 24:00の時点で2.83e-4 mbar.
- デュワーフランジ改修: ATC岡田則夫さんに相談. O-リングを皿ネジで上からおさえて密着させる案を提案して頂いた.
- 参考: 耐圧計算式: http://www.oken.co.jp/web_oken/Keisan_jp.htm
- 参考: ピアーオプティクス (CaF2などの加工) http://www.pier-optics.com/
- 参考(尾崎君から): O-ringのサイズ一覧: http://www.mechanitech.com/data_oring.htm
- 参考(尾崎君から): O-ringに対応する溝のサイズ: http://eweb.ekk.co.jp/ec/kalrez/ec/kensaku.html
[20071029]
- 冷却してlinearity試験
- 真空度が悪い。真空ポンプで引いていると5e-5 torr(常温では1-e4 torr)くらいまで落ちているがバルブを閉めると急激に悪化する。リークがあると考えられる。
- Lakeshore CCD側の温度読み出しができない。断線がある。
- Lakeshore sanjigenからserialで直接読み出しを要する。
- ```
7201 3V spt_bread.sh vac gauge on. saturate CCD=-51C
wipe2 vac. gauge off.
7202 3V spt_bread.sh count turns down around y=2250??
==> shutter started to close.
7203 no light; shutter closed.
7204 3V saturated.
kimwipe added.
7205  3V slightly too bright.
kimwipe added more.
7206 3V spt_bread.sh
7207- LED 3V c1000_bread different exposure times
```
- 夕方18時頃冷却停止. 真空引きは続けてみる.
[20071030]
- CCDデュワーフランジのデザイン決定: フランジ本体, リング. PDF: 本体, リング.
- 喜田工業にFAXと速達で図面送付.
- O-リングAS579-029斉藤商店見積依頼
- CaF2窓材シグマ光機発注
- 観測所にあるM2 SUSの皿ネジは頭まで含めて高さ6mm.
